APF有源濾波器屬于并聯型諧波補償裝置，可以治理諧波。它通過外部電流互感器實時監測負載的電流，內部DSP計算出負載電流中的諧波成分，并發出控制信號給逆變器，控制逆變器產生一個和負載諧波電流大小相等，方向相反的諧波電流注入到電網中，實現主動濾波功能。

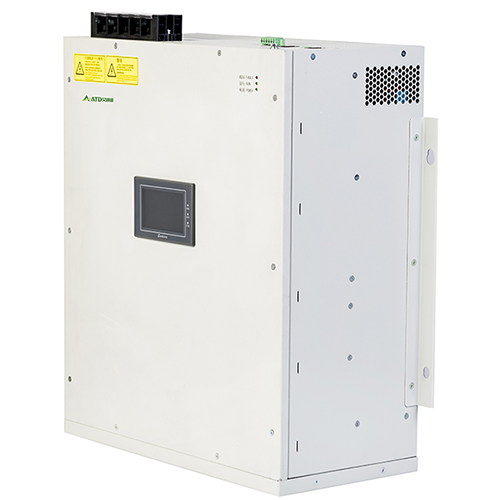

有源濾波裝置(APF)是我司獨立自主開發、具備完全自主知識產權的應用于諧波抑制、無功補償、三相負荷不平衡補償?shù)娜娖侥K化裝置。產品通過CQC認證，技術達到國內領先水平，單模塊產品系列涵蓋25A~150A規格，大量應用于0.4kV電網的電能質量治理項目，現場累計投運設備超過5萬A。

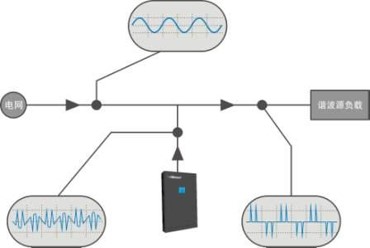

       有源電力濾波器（APF：Active power filter）通過外部電流互感器，實時檢測負載電流，并通過內部DSP計算，提取出負載電流的諧波成分，通過PWM信號發送給IGBT，控制逆變器產生一個和負載諧波電流大小相等，方向相反的諧波電流注入到電網中，達到濾除諧波的目的：
